用途：

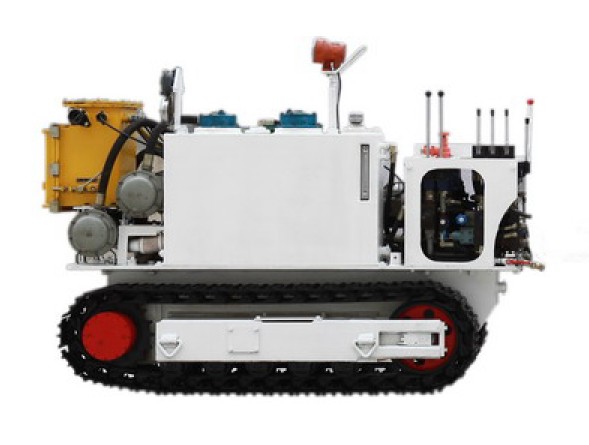

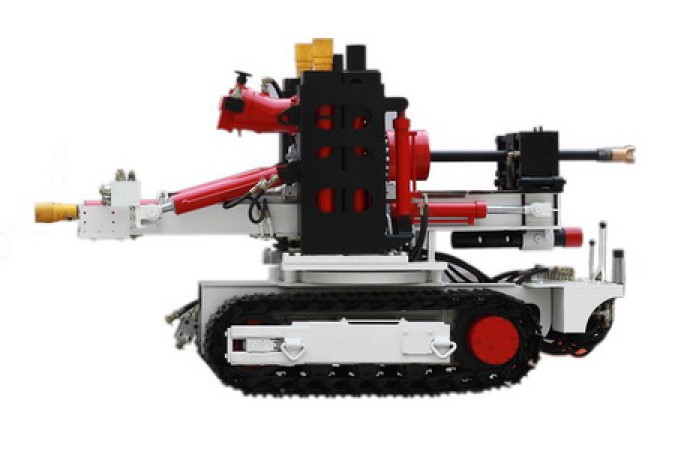

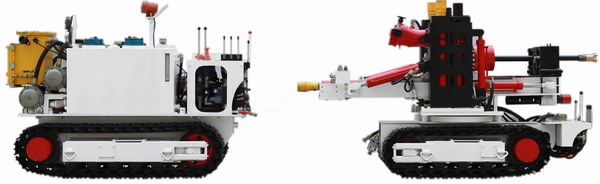

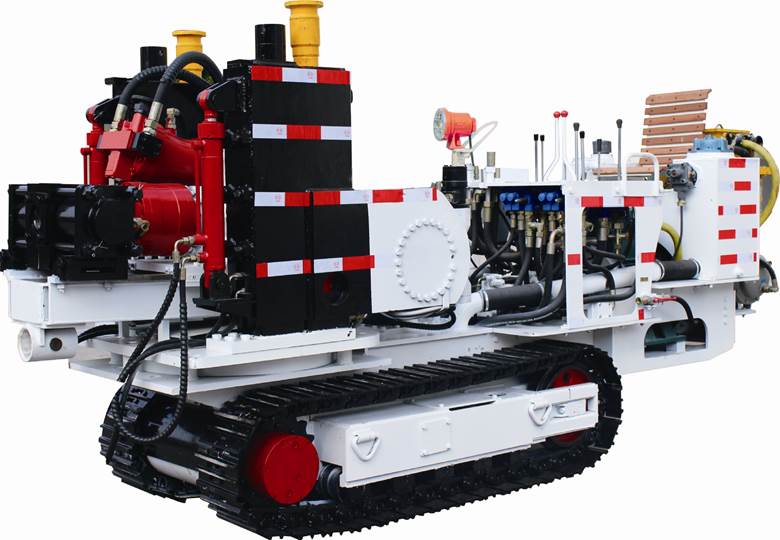

CMS1-4200/55型煤矿用深孔钻车是新一代履带行走的探水、探瓦斯、探断层、放顶、注水等的钻孔设备，可实现180°水平回转，垂直升降770mm， +45°~ -90°俯仰角的全方位钻孔作业，主要用于掘进工作面有防突措施要求的在软岩或煤层中实施密集形钻孔，也适用于其他场合。该设备具有结构紧凑、操作灵活、机动性好、全断面作业、安全性能好、一机多用等特点。除完成探水、探瓦斯工作外，还可钻进复杂地层。它配套普通扩孔钻头等钻具可进行回转钻进。
特点：
1、作业安全，能显著减轻工人的体力劳动强度。适用于各种断面的平、斜巷施工；
2、结构紧凑、全液压控制、操作方便灵活、履带行走、移位方便、机动性好、省时、省力；
3、钻机动力头扭矩大，行程长，钻进效率高，可大大提高作业效率；
4、液压系统配备了快速推进功能，可节约装卸钻杆时间2倍多。并配带有装卸钻杆的部件，降低了操作人员的劳动强度；
5、采用了变量系统，空载转速快，随负载变化转速降低扭矩逐步加大，使钻进更合理。
主要技术参数
|
|
项目 |
单位 |
参数 |
|
|
整 机 |
钻臂数量 |
— |
1 |
|
|
工作范围（宽×高） |
mm |
1700×2000 |
||
|
运行状态最小转弯半径 |
mm |
2570 |
||
|
工作状态稳车工作宽度 |
mm |
1800 |
||
|
运行状态外形尺寸（长×宽×高） |
mm |
4500×1070×2280 |
||
|
钻孔直径 |
mm |
Φ65~Φ133 |
||
|
钻孔深度 |
m |
200 |
||
|
冲洗水压力 |
MPa |
0.6-1.2 |
||
|
适应钻具 |
mm |
Φ60~Φ73 |
||
|
机重 |
Kg |
7300 |
||
|
离地间隙 |
mm |
200 |
||
|
回 转 机 构 |
类型特征 |
N.m |
液压回转 |
|
|
额定工作压力 |
MPa |
18 |
||
|
额定转矩 |
N.m |
3400 |
||
|
额定转速 |
r/min |
80 |
||
|
最大转矩 |
N.m |
4200 |
||
|
推 进 器 |
类型特征 |
— |
导轨式液压缸推进 |
|
|
工作压力 |
MPa |
14 |
||
|
推进行程 |
mm |
600 |
||
|
推进力 |
kN |
120 |
||
|
起拔力 |
kN |
150 |
||
|
俯仰角 |
— |
+45°~ 90° |
||
|
水平摆角 |
— |
±90° |
||
|
推进器升降调整距离 |
mm |
770mm |
||
